Точность, чистота и контроль давления — невоспетые герои производства высоконадежной электроники. Когда вы дозируете проводящие клеи, красный клей SMT или герметики, отверждаемые УФ-излучением, на высокоскоростной сборочной линии, оборудование, удерживающее жидкость, так же важно, как и сам химический состав. Некачественная упаковка приводит к захвату воздуха, дрейфу вязкости и засорению сопел — именно эти виды отказов выводят из строя линии, использующие технологию поверхностного монтажа (SMT).

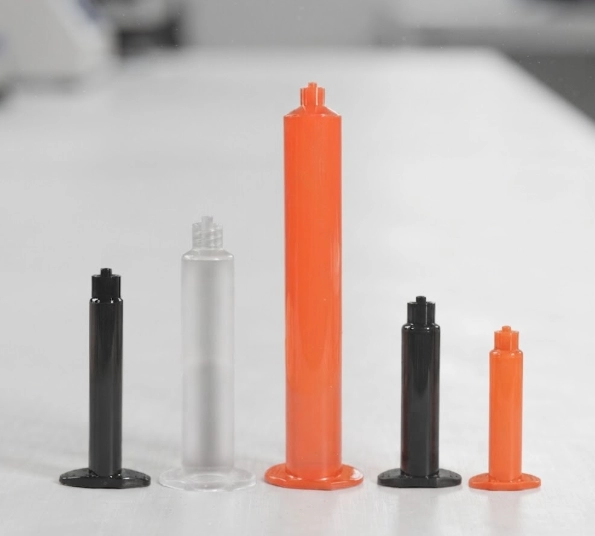

Разработанный для точного дозирования, клеевой цилиндр Contriu Plastic Old US Style устраняет разрыв между характеристиками сырых химикатов и стабильным выполнением дозирования.
1. Анатомия точности: почему дизайн в «старом американском стиле» доминирует в линиях SMT
Конфигурация «Старый американский стиль» остается эталоном отраслевого стандарта для пневматического дозирования жидкостей благодаря надежной целостности пневматического уплотнения и универсальной совместимости со стандартными узлами адаптеров, воздухопроводами и автоматическими дозирующими роботами.
● Стабильность резьбы и воздухонепроницаемость. Благодаря прочной, точно отлитой резьбе цилиндры Contriu предотвращают утечку давления при сильных воздушных импульсах. Это обеспечивает стабильный объем подачи выстрела за выстрелом.
● Гладкость стенок и уменьшение сдвига: внутренние стенки цилиндра подвергаются вторичной полировке. Это сводит к минимуму напряжение сдвига жидкости, предотвращая разделение сильнонаполненных жидкостей, таких как проводящие клеи и термоинтерфейсные материалы (TIM), во время экструзии под высоким давлением.
● Точность нулевой тяги: внутренний диаметр сохраняет строгий цилиндрический допуск сверху вниз, обеспечивая плавное перемещение поршня стеклоочистителя, не зацепляясь и не создавая микровоздушных зазоров.
2. Инженерия материалов и цвета: сочетание химии с защитой от ультрафиолета и света
Различные клеи для герметизации электронных устройств отрицательно реагируют на окружающий свет, влагу и химическое выщелачивание. Цилиндры Contriu изготовлены из материалов определенных марок для защиты чувствительных составов.
Цвет/Материал Цилиндра | Целевая химия и приложения | Ключевое функциональное преимущество |
Прозрачный/прозрачный | Флюсы общего назначения, смазки, конформные краски и несветочувствительные эпоксидные смолы. | Позволяет операторам визуально контролировать уровень жидкости в режиме реального времени и проверять наличие пузырьков воздуха. |
Янтарный (блокировка УФ-излучения) | Общая защита от ультрафиолета, чувствительные к влаге силиконы и светоотверждаемые цианакрилаты. | Блокирует вредные длины волн УФ-излучения, позволяя при этом проверять низкоэнергетическое окружающее освещение. (Примечание: не рекомендуется для длительного хранения активных УФ-смол). |
Черный (непрозрачный/светонепроницаемый) | УФ-клеи, светоотверждаемые структурные акриловые краски и светочувствительные анаэробные соединения. | Обеспечивает абсолютную оптическую блокировку для предотвращения преждевременной полимеризации или химического разложения внутри корпуса. |
3. Матрица приложений: оптимизация цилиндров Contriu для SMT и электронной сборки
Выбор правильной емкости и цвета цилиндра обеспечивает плавную интеграцию различных рабочих процессов SMT и полупроводниковой упаковки.
Технология поверхностного монтажа (SMT) и дозирование красного клея
Для высокоскоростного нанесения красного клея для поверхностного монтажа SMT (клеи термического отверждения на основе эпоксидной смолы, используемые для фиксации компонентов перед пайкой волновой пайкой), стабильность пневматического давления имеет первостепенное значение. Постоянный размер ствола Contriu предотвращает образование хвостов, натягиваний и сателлитных капель.
Электронная инкапсуляция и заливка
При нанесении двухкомпонентного или однокомпонентного клея для электронной герметизации вокруг тонких проводных соединений, микроконтроллеров или трансформаторов необходима безвоздушная доставка. Использование прозрачных или янтарных цилиндров Contriu с поршнями с низким коэффициентом трения обеспечивает гладкие шарики без пустот, в которых впоследствии может задерживаться влага.
Проводящие клеи и флюсы для микропайки
Проводящие клеи с наполнителем серебра и флюсы для микроэлектроники требуют высокой химической стойкости. Смеси первичного полиэтилена и полипропилена, используемые в баллонах Contriu, предотвращают миграцию пластификатора и химическую коррозию, защищая электрические свойства проводящих наполнителей.
4. Рекомендации по бездефектной дозировке
Чтобы максимизировать производительность процесса дозирования с использованием баллонов Contriu, придерживайтесь следующих технических рекомендаций:
● Центробежное удаление воздуха (отжим). Всегда центрифугируйте заполненные цилиндры перед установкой на робота, чтобы удалить микроскопические пузырьки воздуха, попавшие в процесс наполнения.
● Правильный выбор поршня: сопоставьте вязкость жидкости с правильным типом поршня грязесъемника (например, плотно прилегающие плоские грязесъемники для флюсов низкой вязкости или грязесъемники с двойной кромкой для термопаст высокой вязкости).
● Кондиционирование пневматической линии: убедитесь, что к контроллеру раздачи подается сухой фильтрованный сжатый воздух, чтобы предотвратить попадание влаги внутрь цилиндра.
● Протоколы хранения: храните янтарные и черные цилиндры в помещениях с контролируемым климатом, избегая прямых температурных скачков, которые могут изменить вязкость жидкости.
Заключение
Увеличение выхода первого прохода (FPY) при современной сборке SMT требует оптимизации на каждом микроуровне производственной цепочки. Интегрируя клеевые цилиндры Contriu Plastic Old US Style, адаптированные к вашим конкретным химическим требованиям — будь то прозрачные, янтарные или непрозрачные черные — вы устраняете микровариации, предотвращаете преждевременное отверждение под воздействием ультрафиолета и гарантируете безупречную электронную герметизацию.
